一、輸送原理及特點
參照普通型埋刮板輸送機的有關內容。
二、結構特點
MS型大傾角埋刮板輸送機是由MZ埋刮板輸送機的下水平部分與上水平部分（中間加一過渡段）組合而成，其鏈條形式也與MZ型埋刮板輸送機相同，此設備適用于15°＜α＜30°的安裝布置。
其他可參照普通型MS埋刮板輸送機。

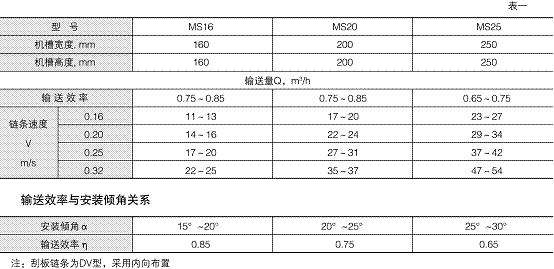

三、規格參數

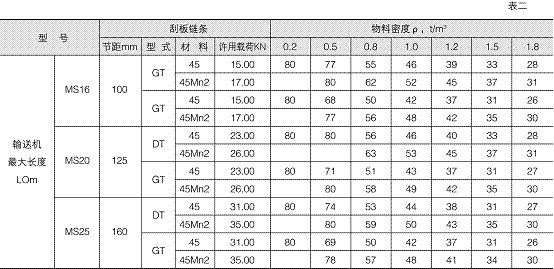

MS16-MS25 型大傾斜埋刮板輸送機

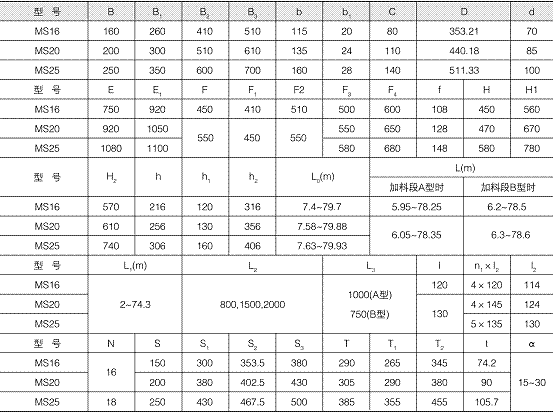

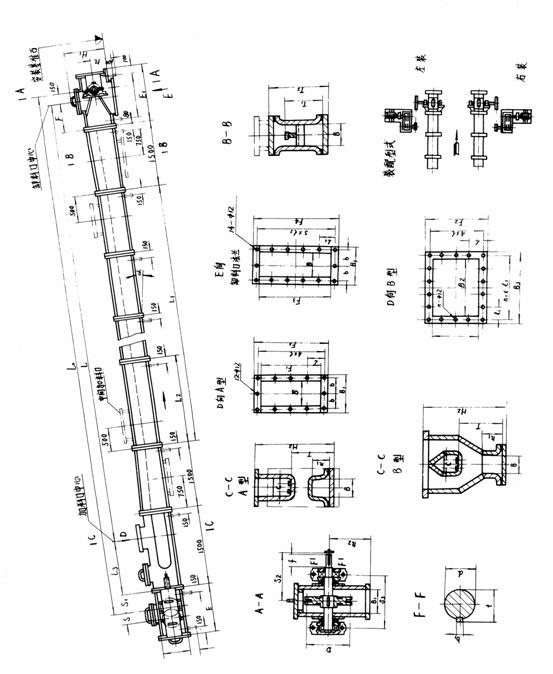

三、安裝尺寸表
注：
1、本機型為大傾斜型，系由MZ型埋刮板輸送機的下水平部分（中間加一過渡段）組合而成。適用于15°＜α＜30°的情況。當α=30°時應使用垂直型埋刮板輸送機。
2、刮板鏈條為DV1型，采用內向布置，部面圖中均未表示。
3、加料段有A和B型，可按需要任意選用。
3、上表中： L — 輸送
L0 — 輸送機長度
L1 — 中間段總長度
L2 — 中間段每段長度規格
S — 調節行程
4、埋刮板輸送機總重量G（kg）：
式中：G=G1+G2+G3+G4
G1—機組重量
G2—刮板鏈條重量
G3—驅動裝置重量
G4—中間加料口及中間卸料口重量
