一、用途
YWLS 型壓榨式螺旋輸送機適用于城鎮污水處理廠，住宅小區污水預處理裝置、市政雨/污水泵站及自來水廠等的柵渣處理，它主要與格柵等設備配套使用，將柵渣進行輸送、壓榨及脫水。
二、結構及工作原理
該設備采用無軸螺旋式，當物料從輸送壓榨機的進料斗進入，依靠螺旋葉片的旋轉將物料推移滑行，沿U型輸送槽送至壓實區，在壓榨管及出料門蓋的反彈簧壓力下，使柵渣壓榨脫水，脫水后的柵渣強制打開壓力板落至垃圾小車內外運，擠壓的滲水則通過回水管路流入格柵井中。
三、主要特點
1、驅動裝置采用軸裝式平行軸斜齒輪式減速電機，結構緊湊，運行平穩安全；
2、U型槽內設有內襯，耐磨性能強，使用壽命長；
3、它采用無軸螺旋葉片及出口帶壓力式門板的結構形式，集輸送、壓榨、脫水于一體；
4、輸送機機架采用膨脹螺栓固定，無需預埋件；
5、該設備可與配套設備進行聯動控制，控制方便，也可自行配套就地控制箱。

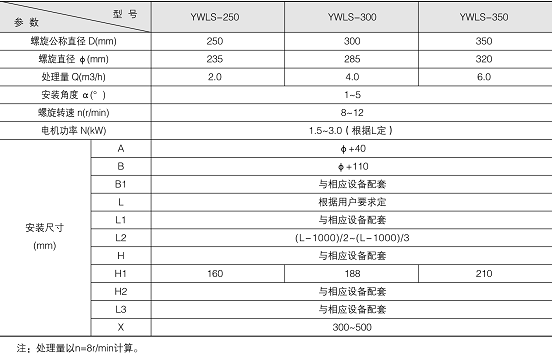

四、主要技術參數和安裝尺寸表

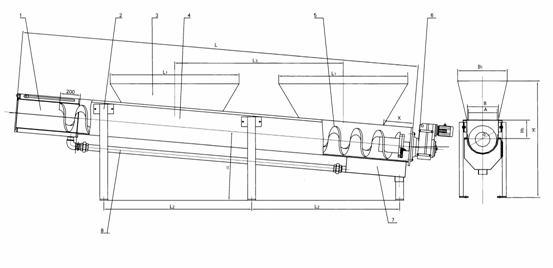

五、外形及安裝基礎圖
1、壓實體 2、支架 3、接料斗 4、輸送殼體 5、螺旋葉片 6、驅動機構 7、排水斗 8、排水管 9、蓋板 10、襯板
